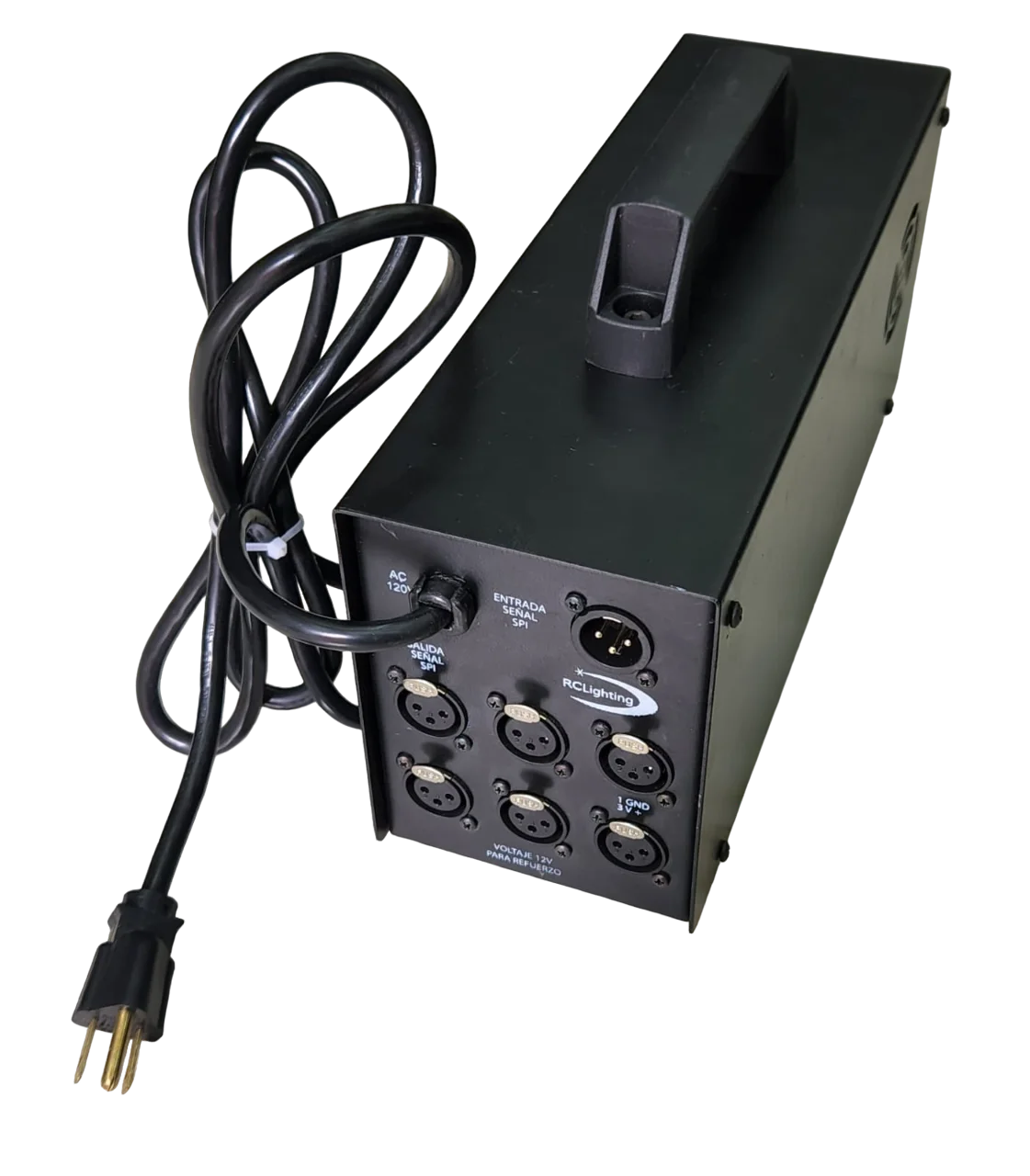

POWER BOX PARA TUBOS INTELIGENTES / NEON FLEX (SPI)

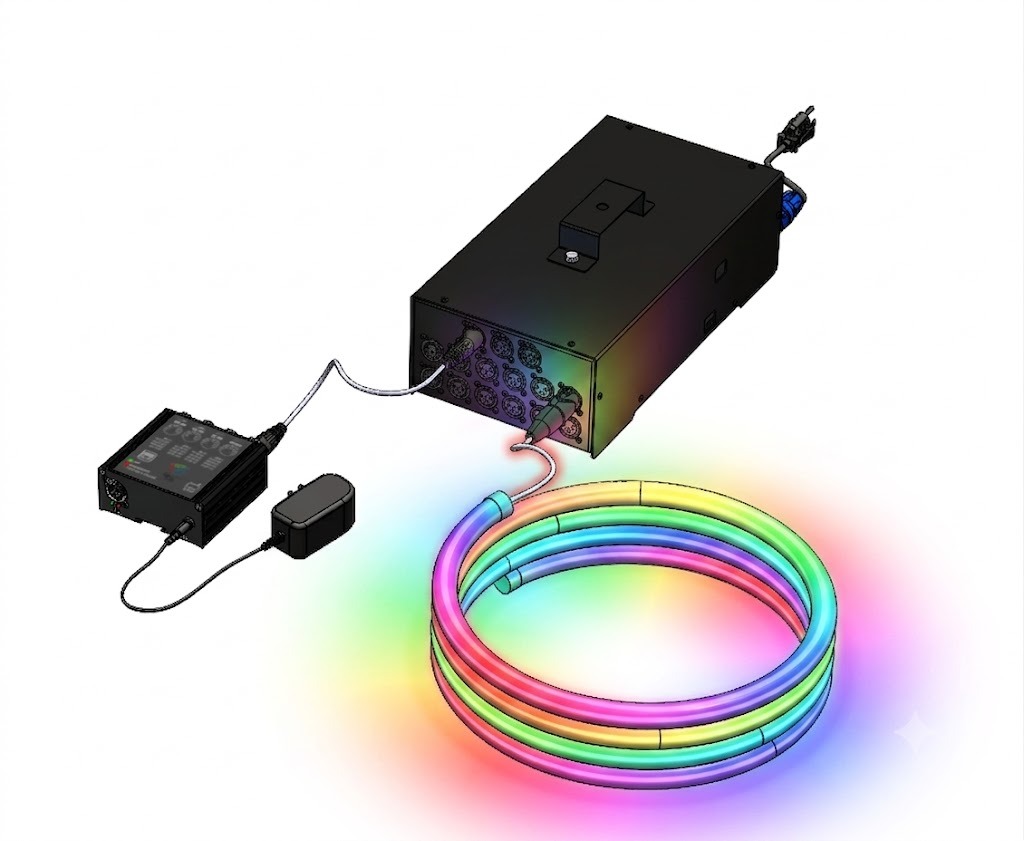

Los LEDs, al operar con corriente directa, requieren un sistema de control que suministre el voltaje y la corriente adecuados para un funcionamiento seguro y eficiente. Este Power Box está diseñado para alimentar y controlar sistemas de iluminación tipo Neon Flex y tubos inteligentes mediante protocolo SPI.

CARACTERÍSTICAS GENERALES
Alimentación: AC 110–120 V / 60 Hz
Protocolo de control: SPI

Entrada de señal:
Conector XLR-5 macho
Pin 1: Dato 1
Pin 2: Dato 2
Pin 3: Dato 3
Pin 4: Dato 4
Pin 5: GND

CONSUMOS
Neon Flex: 8.5 W por metro
Tubo de 1 metro (20 píxeles): 11.8 W

MODELOS DISPONIBLES
Disponibles en versiones de 5V, 12V y 24V.
Todas las fuentes son de 350W, por lo que el amperaje se ajusta según el voltaje.
Esto genera un total de 12 modelos diferentes (4 configuraciones × 3 voltajes).

Modelo PB-1X
Power Box compacto de 4 salidas + GND y dato SPI
Configuración: 1 entrada XLR-5 (4 datos SPI)
Fuente: 1 × 350W
Salidas: 4 conectores XLR-3
Voltaje por salida:

• 5V / 70A total (17.5A por salida)
• 12V / 29A total (7.25A por salida)
• 24V / 14.5A total (3.6A por salida)

Modelo PB-2X
Power Box compacto de 8 salidas + GND y dato SPI
Configuración: 2 entradas XLR-5 (8 datos SPI)
Fuente: 2 × 350W (700W total)
Salidas: 8 conectores XLR-3
Voltaje por salida: según versión (5V / 12V / 24V)

Modelo PB-3X
Power Box compacto de 12 salidas + GND y dato SPI
Configuración: 3 entradas XLR-5 (12 datos SPI)
Fuente: 3 × 350W (1050W total)
Salidas: 12 conectores XLR-3
Voltaje por salida: según versión (5V / 12V / 24V)

Modelo PB-4X
Power Box compacto de 16 salidas + GND y dato SPI
Configuración: 4 entradas XLR-5 (16 datos SPI)
Fuente: 4 × 350W (1400W total)
Salidas: 16 conectores XLR-3
Voltaje por salida: según versión (5V / 12V / 24V)

NOTAS IMPORTANTES
La capacidad puede variar dependiendo del sistema de control.
Distribuir correctamente la carga por salida.
El amperaje cambia según el voltaje seleccionado (5V, 12V o 24V).
Compatible con sistemas SPI multicanal.
Las imágenes son ilustrativas y pueden variar según el modelo.
