En MECANO desarrollamos soluciones estructurales confiables para la industria del espectáculo, eventos y montajes profesionales. Nuestras estructuras están fabricadas bajo estrictos estándares de calidad, garantizando resistencia, seguridad y durabilidad en cada proyecto.

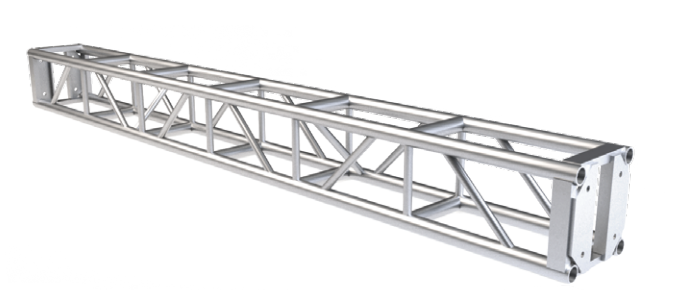

La línea Plated Truss está diseñada para aplicaciones que requieren máxima resistencia estructural y alta capacidad de carga.
Cada segmento incorpora placas de conexión en sus extremos, permitiendo una unión firme mediante tornillos y tuercas especiales de alta resistencia. Este sistema atornillado proporciona una conexión sólida, estable y segura, ideal para:
Escenarios de gran formato
Estructuras para iluminación pesada
Sistemas de audio line array
Pantallas LED de gran dimensión
Montajes permanentes o semi-permanentes
Su diseño modular facilita el armado y desmontaje sin comprometer la integridad estructural.
Ventajas principales:
✔ Alta capacidad de carga
✔ Conexiones seguras y precisas
✔ Ideal para proyectos de gran exigencia
✔ Mayor estabilidad en estructuras complejas
También conocida como Truss de Diseño, la línea Light Duty MECANO es la solución ideal para montajes ligeros que requieren seguridad, estabilidad y versatilidad sin exceso de peso estructural.
Diseñada para aplicaciones donde se necesitan estructuras compactas, fáciles de transportar y rápidas de instalar, es perfecta para:
Eventos corporativos
Exhibiciones y stands
Escenarios interiores
Sistemas de iluminación decorativa
Activaciones de marca
Producciones pequeñas y medianas
Su diseño optimiza la relación peso-resistencia, ofreciendo una estructura estética, funcional y segura.
Ventajas principales:
✔ Ligera y fácil de manipular
✔ Montaje rápido
✔ Excelente estabilidad
✔ Ideal para producciones móviles
| Modelo | Sección | Longitud del tramo | Carga distribuida máxima* | Carga puntual máxima al centro* | Aplicación recomendada |
|---|---|---|---|---|---|
| Plated Truss 30x30 | 300 x 300 mm | 3 m | 450 kg | 280 kg | Iluminación profesional, pantallas LED medianas |
| Plated Truss 40x40 | 400 x 400 mm | 3 m | 750 kg | 480 kg | Escenarios grandes, audio line array, LED de gran formato |
| Plated Truss 52x52 | 520 x 520 mm | 3 m | 1,200 kg | 750 kg | Estructuras de alta exigencia, techos, cargas pesadas |
| Light Duty 20x20 | 200 x 200 mm | 3 m | 150 kg | 90 kg | Eventos pequeños, iluminación decorativa |
| Light Duty 25x25 | 250 x 250 mm | 3 m | 220 kg | 130 kg | Exhibiciones, stands, escenarios interiores |
Carga distribuida: Peso repartido uniformemente a lo largo del tramo.
Carga puntual: Peso concentrado en el centro del tramo.
Valores calculados considerando apoyo simple en ambos extremos.
Factores de seguridad recomendados según normativa estructural para eventos.
La capacidad real puede variar según configuración (arco, techo, cuadrado, torre, etc.).
